Volfram{0}}reeniumtraat (WRe traat)

Volfram{0}}reeniumtraat (WRe traat)
Meie pakutavad tooted vastavad riiklikele standarditele GB/T 4184-2021 volfram-reeniumisulamist traatidele ja GB/T 29822-2013 volfram-reeniumi termopaarjuhtmetele. Need on tahke lahusega sulamist traatmaterjalid, mis on jagatud kahte kategooriasse: madala reeniumisisaldusega traadid (WRe3/WRe5) ja kõrge reeniumisisaldusega traadid (WRe20/WRe25/WRe26).

Musta -värvitud volfram-reeniumtraadi pinnal on ainult grafiidist määrdekiht ja see ei sisalda sulamikomponente.
Selle saab täielikult eemaldada leeliselise pesemise/kõrg{0}}temperatuuriga töötlemisega; valmis termopaari traat on üldiselt läikiv ja sellel puudub kate.

Välimus on saadaval kahes värvitoonis:

Must grafiitkate ja särav valgendus

Peamine keemiline koostis

tüüp	W ülemäärane summa Re	sisu	lisandite kogusisaldus	ühe lisandi ülempiir	positsioneerimine
WRe3	97%	3%	0,05% või vähem	0,01% või vähem	Termopaari, hõõgniidi, elektroonilise küttejuhtme positiivne elektrood
WRe5	95%	5%	0,05% või vähem	0,01% või vähem	Üldine madal{0}}reeniumisulam, kaetud traat, katoodtraat
WRe20	80%	20%	0,05% või vähem	0,01% või vähem	Termopaari negatiivne elektrood, kõrge{0}}temperatuuriline sidetraat
WRe26	74%	26%	0,05% või vähem	0,01% või vähem	C-tüüpi termopaar, mis on ühendatud negatiivse elektroodiga

Põhilised füüsikalised omadused (20 kraadi toatemperatuuril)

1. Sulamistemperatuur: 3100 - 3350 kraadi, väheneb veidi reeniumisisalduse suurenedes

2. Tihedus: 19.0 - 19.2 g/cm³

3. Takistus: kõrgem kui puhtal volframil, WRe5 on ligikaudu 8,0 μΩ·cm, ühtlasema kuumutamisega

4. Hüstereesi üleminekutemperatuur: langeb märkimisväärselt alla toatemperatuuri (puhas volfram on toatemperatuuril äärmiselt rabe, samas kui volfram{1}}reeniumi saab toatemperatuuril painutada ja kerida)

5. Kõrge temperatuuri jõudlus: säilitab plastilisuse pärast ümberkristallimist, vähem altid traadi purunemisele vibratsiooni ja termilise tsükli all; suurepärane roomekindlus võrreldes tavalise legeeritud volframtraadiga WAL

6. Termoelektrilised omadused: kõrge termoelektriline potentsiaal, hea lineaarsus, temperatuuri mõõtmise tundlikkus on 2-3 korda suurem kui plaatina-roodium termopaaridel

7. Aururõhk: madal aurustumine kõrgvaakumis ja kõrgel temperatuuril, sobib PVD- ja monokristallahjudele

8. Laiendustegur: 4.6 - 5.0 × 10⁻⁶/K, madal termiline deformatsioon

Volfram{0}}reeniumtraadi tavaline läbimõõt ja standardsed tolerantsid

1. Läbimõõdu vahemik (täielikult kohandatav) Ultra{1}}peen termopaari traat: 0,02–0,5 mm

Küte / jäme traat sidumine: 0,5 mm ~ 3,0 mm

2. Kaalutaluvus (sama, mis puhta volframtraadi riiklik standard) Peentraat klassifitseeritakse 200 mm traadi segmendi kaaluhälbe järgi: ±2,5%

Tööstuslik tavaline: ±3,0%

WRe juhtmed eelistest ja puudustest

Eelised

1. Suurepärane vastupidavus toatemperatuuril-: puhas volfram puruneb kohe pärast uuesti-kristalliseerumist, samas kui volfram-reenium võib pärast kõrgel-temperatuuril jahutamist siiski painduda. See pikendab oluliselt seadmete eluiga vibratsioonitingimustes.

2. Suurepärane keevitusjõudlus: kergesti märgatav-- ja liitkeevitus-, sobib elektronpüstolite katoodide ja hõõgniidikomponentide jaoks.

3. Kõrge -temperatuuri temperatuuri mõõtmise kõrge ülempiir: vaakumis/inertses atmosfääris võib see ulatuda 2000-2300 kraadini pikaajalisel-kasutusel ja kuni 2800 kraadini lühiajalisel-kasutamisel, asendades kallid plaatina-roodiumi juhtmed.

4. Vastupidavus karboniseerumisele ja veeringluse korrosioonile, halogeenlambid ja ühe-kristallahjud on vähem altid purunema.

5. Suurem eritakistus, suurema küttevõimsusega sama läbimõõduga, sobib väikeste aurustusallikate ja miniatuursete küttejuhtmete jaoks.

Puudused:

1. Reeniumi väärismetalli tooraine hind on kõrge, ühiku hind on palju kõrgem kui W1/WAL puhtal volframtraadil.

2. Hapnikukeskkonnas on see väga oksüdeeruv. Üle 400 kraadi tekivad kiiresti lenduvad oksiidid ja seda tuleb kasutada vaakumi/vesiniku/argooni kaitse all.

3. Kõrged -reeniumiklassid (WRe25/WRe26) on tugevamad ja raskemad traadi tõmbamisel.

4. Grafiit-kattega must mudel eraldab kuumutamisel süsinikupulbrit ja optilist katet tuleb enne kasutamist puhastada.

Volfram-reeniumtraadid peamised kasutusalad

1. Kõrge temperatuuriga -volfram-reeniumi termopaar

Metallurgilise terase vee temperatuuri mõõtmine, vaakumpaagutusahi, safiirkristallide kasvatamise ahi, kuumtöötlemisahi, kosmosetööstuse kõrge temperatuuriga{0}}kambrite temperatuuri tuvastamine

2. Vaakum-PVD / optiline kate Volfram-reeniumi keerdtraadi aurustumisallikas, alumiinium/kroom/metallkile sadestamise kandja; külma- ja kuumašokikindlam kui tavaline volframtraat, vähem altid purunemisele ja seiskamisele

3. Elektrilised valgusallikad ja vaakumelektroonilised seadmed Spetsiaalsed halogeenlambid, lennukipirnide hõõgniidid; elektronkahuri katoodküttetraat, vaakumtoru võre, röntgenkiirtetoru kuumutustraat

4. Ühekristall-/kõrg-temperatuuri ahjude kinnitused Kütteelemendi sidetraat kristallide kasvuahju jaoks, volfram-molübdeenküttekomponentide kinnitus- ja sidumistraat, kõrge-temperatuuri soojusisolatsiooniekraani tugitraat

5. Teadusuuringud ja kosmosetööstus Kõrgtemperatuurilised laboratooriumi kütteelemendid, iooniallikaga küttetraat, sõjaväe vaakumseadmed

Standardne pakkimismeetod

Väikeste esemete välispakendamiseks transpordi ajal kasutatakse pakse lainepapist kaste; suurte ekspordikoguste puhul kasutada ekspordi standardset vineerkaste, mille sees on vahtpolster; sildid ja märkused: volfram{0}}reeniumtraat, niiskuskindel, käsitseda ettevaatlikult.

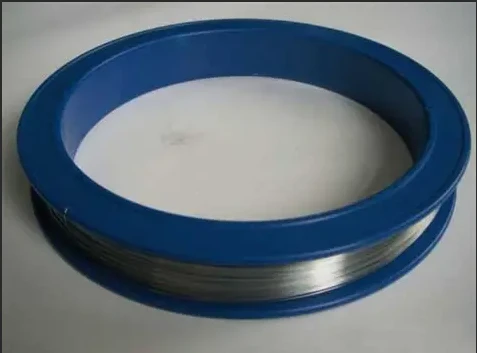

Peen traat läbimõõduga 0,35 mm või sellega võrdne (termopaar / galvaniseeritud traat) on keritud ABS-plastiga, mähitud niiskuskindla vahapaberiga ja suletud kõva plasttoru + kuivatusainega; läikiv termopaari traat on tavaliselt suletud alumiiniumfooliumist vaakumkotti, et vältida oksüdeerumist

Jäme traat läbimõõduga üle 0,35 mm keritakse mähisesse ja komplekteeritakse. Tolmu sissepääsu vältimiseks kasutatakse pakkimiseks mitut kihti PE-kilet ja jõupaberit.
